Votre moto refuse de démarrer, votre tondeuse cale sans raison, votre scooter a des ratés à l’accélération. Avant de tout démonter ou de foncer chez le mécano, testez la bobine d’allumage. C’est un diagnostic rapide, accessible, et ça vous évitera de remplacer une pièce qui fonctionne encore. Voici comment faire, avec ou sans multimètre.
Pourquoi tester une bobine d’allumage sur un moteur 4 temps
Rôle de la bobine dans le système d’allumage
La bobine d’allumage transforme la basse tension fournie par la batterie ou le volant magnétique (12V en général) en haute tension (jusqu’à 30 000 volts) nécessaire pour produire l’étincelle à la bougie. Sans cette étincelle, pas de combustion, donc pas de démarrage. Sur un moteur 4 temps de moto, scooter, tondeuse ou quad, la bobine est un maillon central du système d’allumage.
Elle se compose d’un enroulement primaire (basse tension) et d’un enroulement secondaire (haute tension), tous deux enroulés autour d’un noyau magnétique. Quand le courant primaire est coupé brutalement, l’enroulement secondaire génère une décharge suffisante pour enflammer le mélange air-essence dans la chambre de combustion.
Signes qu’une bobine est défectueuse
Une bobine qui faiblit ou qui lâche provoque des symptômes reconnaissables. Votre moteur peut devenir difficile à démarrer, même avec une batterie chargée et une bougie neuve. Vous remarquerez des ratés à l’accélération, des pertes de puissance soudaines ou un ralenti irrégulier.
Le moteur peut aussi caler sans prévenir, surtout à chaud. Dans certains cas, vous observerez une surconsommation de carburant ou une étincelle faible, voire absente, à la bougie. Si ces symptômes persistent après avoir nettoyé la bougie et vérifié le carburateur, la bobine est probablement en cause.
Matériel nécessaire pour tester une bobine d’allumage
Pour réaliser un test complet, munissez vous d’un multimètre réglable en mode ohmmètre. C’est l’outil de référence pour mesurer la résistance des enroulements. Prévoyez également des gants isolants et des lunettes de protection, car la haute tension peut vous surprendre même moteur éteint.
Vous aurez besoin d’une clé à bougie pour retirer la bougie si vous faites un test d’étincelle. Un testeur d’étincelle (disponible pour une dizaine d’euros) peut aussi être utile pour visualiser la qualité de l’arc électrique.
Avant toute manipulation, débranchez la batterie si votre machine en possède une, et assurez vous que le moteur est froid. Ne travaillez jamais sur un système d’allumage moteur chaud ou en marche. La bobine génère des tensions très élevées capables de vous provoquer un choc électrique sérieux.
Méthode 1 : Test visuel de la bobine
Commencez toujours par un contrôle visuel. Localisez la bobine d’allumage, généralement fixée près du volant magnétique ou sur le bloc moteur. Inspectez le boîtier : cherchez des fissures, des traces de brûlure, une déformation du plastique ou des coulures de résine.
Examinez aussi les connecteurs électriques. L’oxydation, la corrosion verte ou des cosses desserrées peuvent suffire à perturber le fonctionnement. Un simple nettoyage à la brosse métallique et un serrage correct règlent parfois le problème sans avoir à changer la bobine.
Si le boîtier est fissuré ou brûlé, inutile d’aller plus loin. La bobine est bonne à remplacer. Sinon, passez au test électrique.

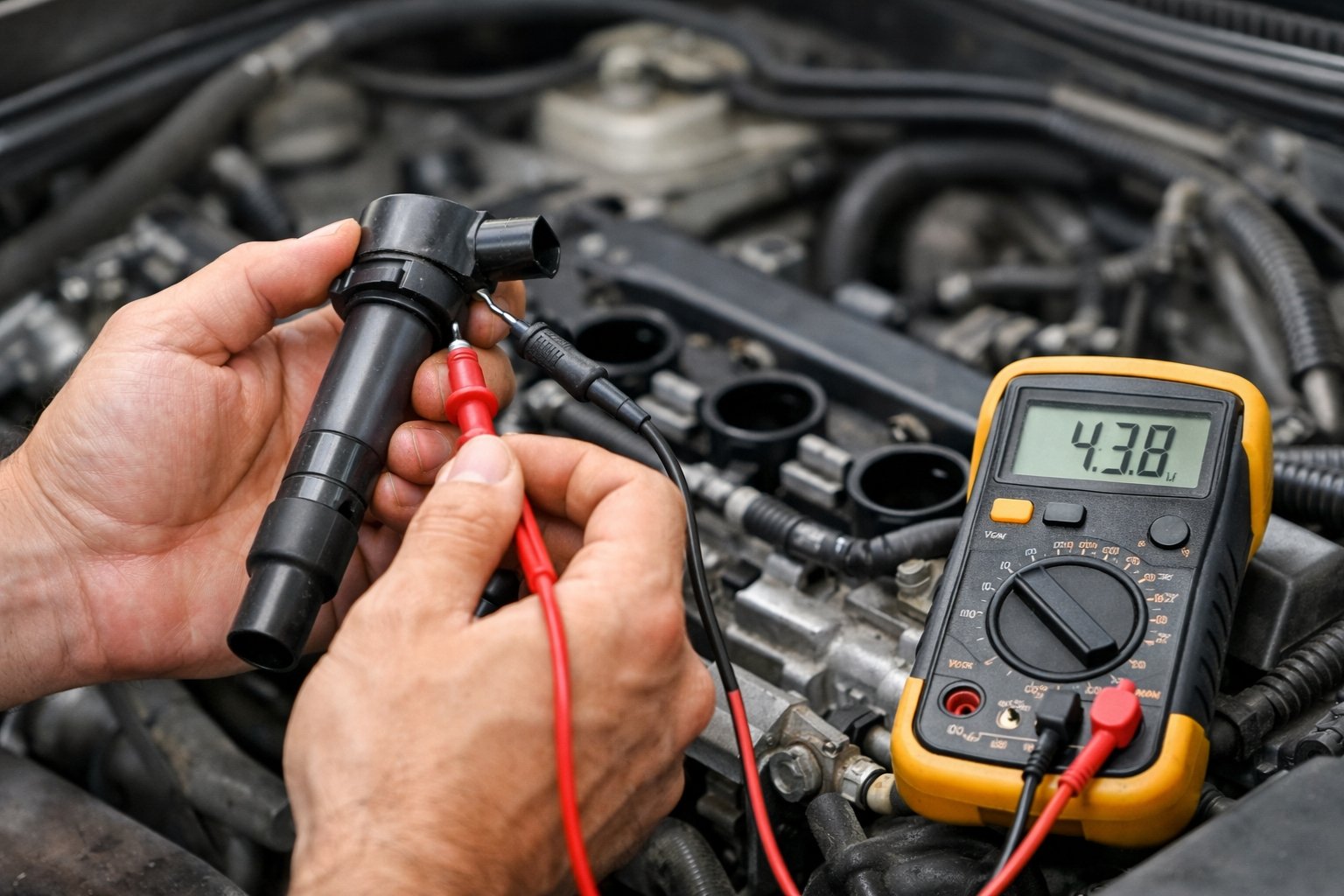

Méthode 2 : Tester la bobine d’allumage au multimètre
Test du circuit primaire (enroulement basse tension)
Réglez votre multimètre sur la fonction ohmmètre, calibre 200 ohms. Repérez les deux bornes du circuit primaire sur la bobine. Sur la plupart des modèles, ce sont les bornes marquées + et –, ou parfois 1 et 15 selon la nomenclature constructeur.
Placez les sondes du multimètre sur ces deux bornes. La résistance doit normalement se situer entre 0,4 et 2 ohms. Sur certaines bobines anciennes ou avec résistance ballast intégrée, vous pouvez trouver des valeurs entre 3 et 4 ohms. Consultez toujours le manuel d’entretien de votre machine pour connaître les valeurs exactes.
Si l’affichage indique OL (hors limite) ou infini, cela signifie qu’il n’y a pas de continuité. L’enroulement primaire est coupé, la bobine est morte. Si la valeur est inférieure à 0,4 ohm, il y a probablement un court-circuit interne.
Test du circuit secondaire (enroulement haute tension)
Changez de bornes. Cette fois, positionnez une sonde sur la borne du circuit primaire (masse ou négatif) et l’autre sur la sortie haute tension, celle où se branche le câble de bougie ou l’antiparasite.
Réglez le multimètre sur un calibre plus élevé, entre 20 kΩ et 200 kΩ (kilohms). La résistance normale se situe généralement entre 5 000 et 15 000 ohms, selon le type de bobine et le modèle de moteur.
Sur certaines bobines modernes type CDI à décharge capacitive, les valeurs peuvent différer. Là encore, référez vous au manuel. Une valeur hors de cette plage ou une absence totale de continuité confirme un défaut interne.
Interpréter les résultats
Si les deux circuits (primaire et secondaire) affichent des valeurs dans les plages normales, votre bobine fonctionne correctement. Le problème vient d’ailleurs : bougie encrassée, câble abîmé, CDI défectueux, calage d’allumage décalé.
Si l’un des deux circuits est hors normes, la bobine est HS et doit être remplacée. Pas de demi-mesure : une bobine défectueuse ne se répare pas, elle se change.
Attention aux valeurs limites. Une résistance primaire à 2,2 ohms au lieu de 0,4 à 2 peut encore fonctionner, mais la bobine est en fin de vie. Mieux vaut anticiper le remplacement avant la panne définitive.
Méthode 3 : Test d’étincelle sans multimètre
Vous n’avez pas de multimètre sous la main. Pas de souci, vous pouvez tester l’étincelle directement. Retirez la bougie d’allumage avec une clé adaptée. Reconnectez la à son câble ou à l’antiparasite, mais ne la revissez pas dans le moteur.
Placez la partie filetée de la bougie contre une partie métallique nue du moteur (culasse, carter, bloc). Assurez vous que le contact est franc pour assurer une bonne masse. Portez vos gants isolants.
Actionnez le démarreur (lanceur manuel ou démarreur électrique). Observez l’étincelle entre les électrodes de la bougie. Une étincelle bleue vive et régulière indique que la bobine fonctionne normalement. Une étincelle jaune, faible ou absente signale un problème de haute tension.
Cette méthode est rapide, mais moins précise que le multimètre. Elle ne détecte pas les défauts internes légers, seulement les pannes franches. Si vous avez un doute, passez au test de résistance.
Quand remplacer une bobine d’allumage
Remplacez la bobine si les valeurs de résistance sont hors des plages constructeur, ou si elle ne produit aucune étincelle malgré un câblage et une bougie en bon état. Même avec des valeurs limites, si les symptômes persistent (ratés, calage, démarrage difficile), changez la.
Sur un moteur 4 temps bien entretenu, une bobine dure entre 30 000 et 60 000 km pour une moto ou un scooter, et plusieurs saisons pour une tondeuse ou un motoculteur. Mais la durée de vie dépend des conditions d’utilisation : surchauffe, humidité, vibrations excessives accélèrent l’usure.
Si vous changez la bobine, profitez en pour vérifier l’état du câble haute tension, de l’antiparasite et de la bougie. Un système d’allumage fiable, c’est un ensemble cohérent.
Conseils pour éviter une panne de bobine
Entretenez régulièrement votre moteur. Une bougie encrassée ou un calage d’allumage mal réglé fatigue la bobine inutilement. Vérifiez aussi les connexions électriques : une cosse oxydée augmente la résistance, chauffe, et peut endommager l’enroulement.
Évitez de faire tourner le moteur sans charge pendant de longues périodes, surtout sur une tondeuse. Cela génère des surchauffes inutiles. Protégez la bobine de l’humidité : rangez votre machine au sec, surtout l’hiver.
Sur une moto ou un scooter, ne laissez jamais le contact allumé moteur arrêté. Certaines bobines restent alimentées et chauffent pour rien, ce qui raccourcit leur durée de vie.
Tester une bobine d’allumage moteur 4 temps, c’est avant tout du bon sens et un peu de méthode. Multimètre pour la précision, test d’étincelle pour la rapidité. Si les valeurs sont anormales ou l’étincelle absente, changez la bobine sans attendre.
